제목
|
로드셀 특집
|
|
작성일자
|
2025-01-24
|
  UNIPULSE에서는 다양한 설비에 맞는 로드셀을 선정하실 수 있도록 많은 라인업을 준비하고 있습니다.
사용 온도 범위를 저온(-20℃) ~ 고온(100℃)으로 변경할 수 있는 기종을 소개합니다.저온에서 고온에 대응함으로써 로드 셀의 애플리케이션 폭이 더욱 넓어집니다.
* 항온조 내에서의 각종 시험* 온도 변화에 따른 재료 팽창 시 하중 시험* 차량용 부품의 성능 평가* 수지 성형품 프레스기* 우주 관련 및 반도체 관련 진공 환경 하에서의 하중 시험

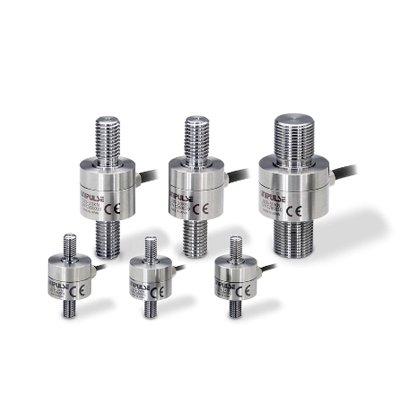

양단 수나사(볼트) 타입 로드셀 'UIS'
용량 : 1kN, 2kN, 5kN
비틀림의 간섭이 거의 없고 횡하중의 정밀도의 영향이 적은 설치가 간단한 수나사 타입의 로드셀입니다.
횡하중의 영향을 덜 받기 때문에 다음 용도에 적합합니다.* 로봇 핸드부의 하중 측정* 핸드 부분의 기울기로 인한 모멘트의 영향을 배제합니다.* 모터의 로터 압입 하중 측정* 자력의 영향을 배제합니다.
또한 하중에 견디는 힘도 비교적 높기 때문에 고온, 저온 대응하여 이하의 용도로도 활용할 수 있습니다.
* 고온 저온 환경에서의 금속 부품 내구 시험* 수지 성형기의 프레스 하중 측정

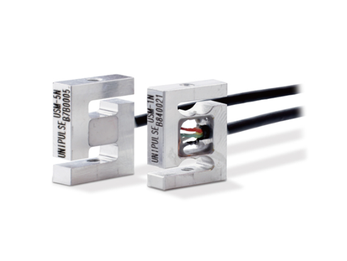

초소형 인장 압축형 로드셀 'USM'용량 : 5N, 10N, 20N, 50N
오버로드 500%로 장력 측정, 커넥터 감합 체크 및 수지재료의 내구성 시험 등의 용도에 매우 적합합니다.

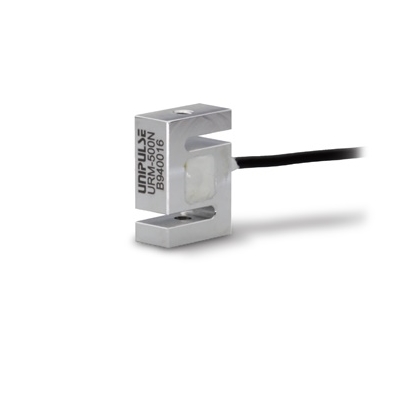

고정밀 초소형 인장, 압축 로드셀 'URM'
용량 : 50N, 100N, 200N, 500N
본체가 작고 설치 공간을 차지하지 않으며 고정밀 측정이 가능합니다.
인장, 압축 방향 모두 측정할 수 있으므로 아래와 같은 용도로 권장합니다.
* 와인딩기의 텐션 측정* 커넥터 압착시 누름 측정

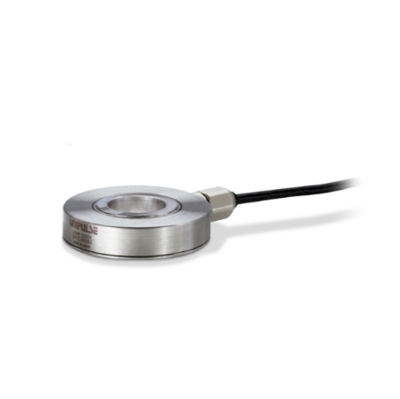

와셔형 로드셀 'UWP'
용량 : 1kN, 2kN, 5kN, 10kN, 20kN * 볼트의 축력 측정* 베어링이나 축의 압입 하중 관리* 실린더 외부 주위에 로드셀을 설치할 필요가 있는 프레스기* 물이나 공기의 냉각을 위해 센터에 관을 통과시킬 필요가 있는 설비 기타 등등 다양한 용도로 이용할 수 있습니다.

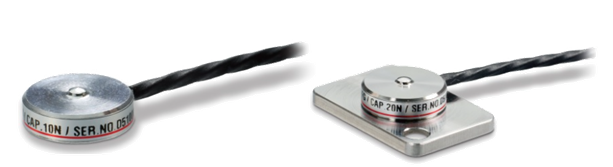

소형 로드셀 'UNCSR'
용량 : 5N、10N、20N、50N
직경12mm, 높이4mm로 좁은 환경에서도 하중을 측정할 수 있습니다.
설치하기 쉬운 플레이트가 있는 모델도 준비되어 있습니다.
얇으면서 직경이 소형이므로 소형 프레스기의 압입 하중 측정에 적합합니다.

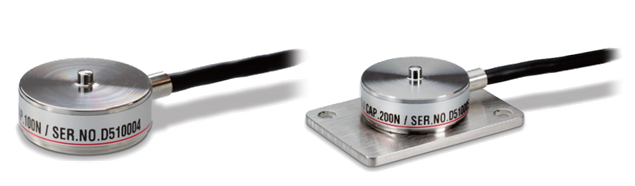

소형 압축형 로드셀 'UNLRS'
용량 : 100N, 200N설치하기 쉬운 플레이트가 있는 모델도 준비되어 있습니다.

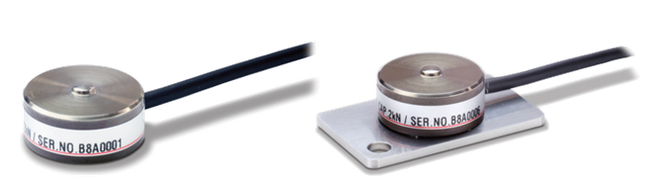

소형 압축형 로드셀 'ULS'
용량 : 1kN, 2kN
고경도 특수강 채택으로 내마모성이 대폭 향상되어 고사이클 애플리케이션에 최적입니다!
설치하기 쉬운 플레이트가 있는 모델도 준비되어 있습니다.

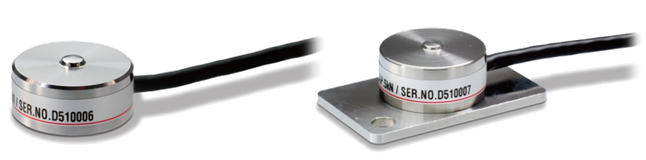

소형 압축형 로드셀 'UNLS'
용량 : 100N, 200N, 500N, 1kN, 2kN, 5kN
스탠다드 모델로 구입하기 쉬운 가격입니다.
설치하기 쉬운 플레이트가 있는 모델도 준비되어 있습니다.

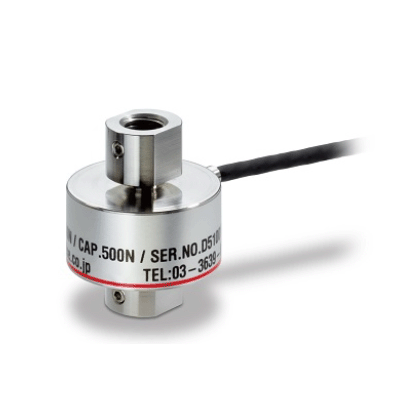

인장, 압축형 로드셀 'UNCLB'
 용량 : 500N, 1kN, 2kN
양단이 암나사로 되어 있어 장착이 용이한 로드셀입니다.

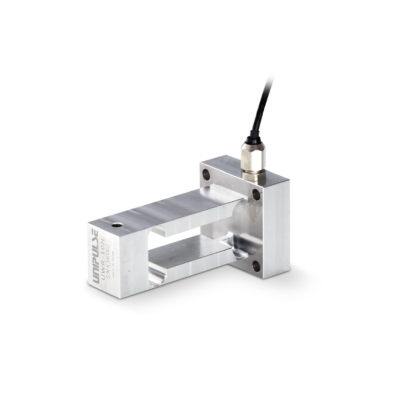

실록산 프리 로드셀 「UWR」
UWR은 빔타입의 로드셀 입니다. 분석 결과 실록산 가스가 검출되지 않는 것으로 확인되어 안심하고 사용하실수 있습니다. 용량은 10N, 정밀도는 0.03%, 고유진동수가 2.5kHz로 작은 용량을 높은 정밀도와 빠른 속도로 볼 수 있습니다.
- 웨이퍼 이송 로봇의 파지력 관리- 웨이퍼 연마 시 가압력 관리- 칩 마운터의 하중 제어- 와이어 본딩시 가압력 관리 등 다양한 용도로 사용할 수 있습니다.
UNIPULSE에서는 이번에 소개한 「저온·고온 대응」 이외에도 「진공 대응」, 「실리콘 프리」 등, 요청에 대응하여 로드셀을 개발하고 있습니다.

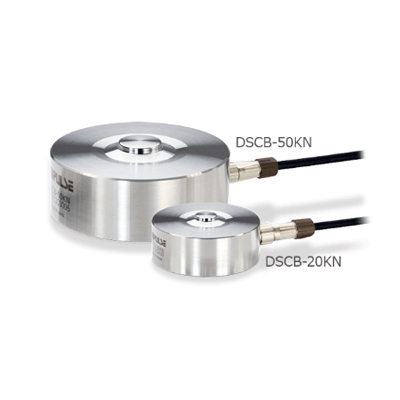

소음, 진동에 강한 고강성 디지털 로드셀 DSCB
디지털 로드셀 'DSCB'는 슈퍼셀의 고강성·고내부하(500%)를 그대로 노이즈 환경·장거리 신호 전송에 특화한 로드셀입니다.
용량 : 20kN, 50kN 두가지 타입으로 준비되어 있습니다.
지시계(인디케이터)가 필요없는, 심플하고 구입하기 부담스럽지 않은 가격입니다.
그 외 원하는 로드셀이 있으시면 상담해 주세요.
**제품 상담문의 : Tel. 02-3016-7944
|
