제목 하중 인디케이터 추천 라인업
작성일자 2022-03-25









F381A, FS2000, PFA 등의 인디케이터에는

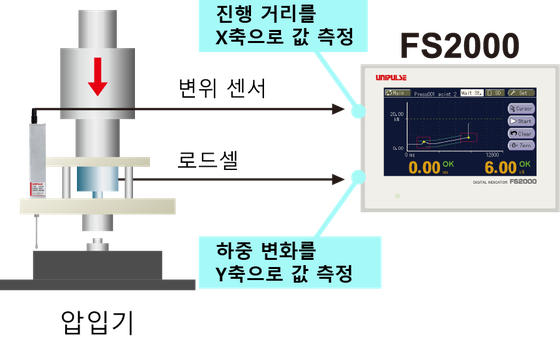

로드셀로부터의 하중값 뿐만 아니라 변위센서로부터의 변위량을 계측할 수 있는 기능이 있습니다.



지시계 내부 처리로 인해 아래 그림과 같이 진행거리에 대한 하중 변화가 그래프화 됩니다.

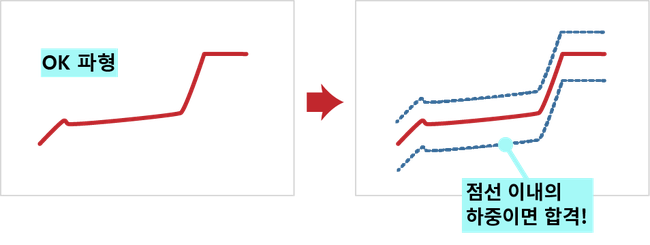

합격품 조립 시 파형을 기준으로 OK 범위를 만듭니다!



    ① 합격품의 파형을 등록                           ② 그 파형에서 합격범위 생성



조립 시의 하중 상태를 처음부터 끝까지 감시 가능!
사용법에 따라 다음과 같은 이상도 감지할 수있습니다.








X축을 시간으로 설정하면 조립 속도가 다를 때마다
다른 파형이 나옵니다.
파형 비교의 X축으로 거리를 사용하는 이유는
속도 차이에 따른 파형 변화를 없애기 위함이죠.







Y축(하중)+X축(시간)인 경우
·속도가 다르면 파형이 다르다= OK 파형의 기준이 쉽게 변한다

Y축(하중)+X축(거리)인 경우
·속도가 다르면 파형이 다르다= OK 파형의 기준이 쉽게 변한다
