모델명
|
압축형 로드셀 UNGS
|
|
첨부파일
|
로드셀_UNGS.KO.pdf
로드셀_UNGS_EN.pdf
|
압축형 로드셀 UNGS
1 kN부터 20 kN까지 측정할 수 있는 스테인리스 재질의 압축형 로드셀입니다.
|

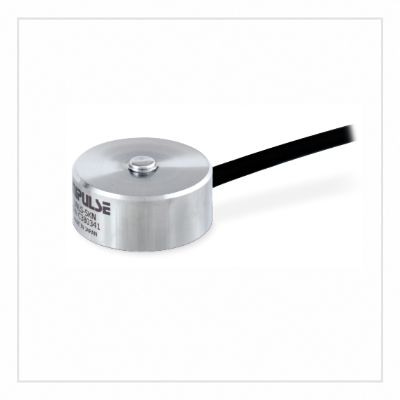

 UNGS 압축형 로드셀
|
제품 특징
●
압축 하중 측정용 로드셀
●
1 kN부터 20 kN까지 다양한 정격 용량
●
정격 출력 2 mV/V
●
스테인리스 재질
●
3 m 플렉시블 케이블 적용
|

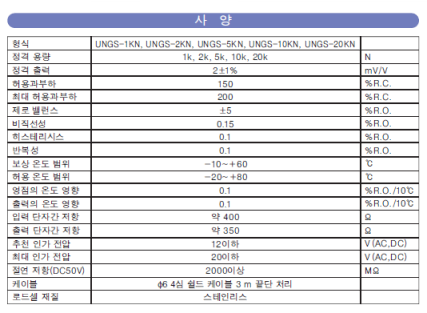

상세 제품 사양
|
형식
|
UNGS-1kN / UNGS-2kN / UNGS-5kN /
UNGS-10kN / UNGS-20kN
|
|
정격 용량
|
1 kN / 2 kN / 5 kN / 10 kN / 20 kN
|
|
정격 출력
|
2 mV/V ±1%
|
|
허용 과부하
|
150% R.C.
|
|
제로 밸런스
|
±5% R.O.
|
|
비직선성
|
0.15% R.O. 이하
|
|
히스테리시스
|
0.1% R.O. 이하
|
|
반복성
|
0.1% R.O. 이하
|
|
보상 온도 범위
|
-10 ～ +60℃
|
|
허용 온도 범위
|
-20 ～ +80℃
|
|
영점의 온도 영향
|
0.1% R.O. / 10℃ 이하
|
|
출력의 온도 영향
|
0.1% R.O. / 10℃ 이하
|
|
입력 단자간 저항
|
약 400 Ω
|
|
출력 단자간 저항
|
약 350 Ω
|
|
권장 인가 전압
|
10 V
|
|
최대 인가 전압
|
20 V
|
|
절연저항
|
2,000 MΩ 이상 / DC 50 V
|
|
케이블
|
φ6, 4심 플렉시블 케이블 3 m, 끝단 5선
|
|
로드셀 재질
|
스테인리스
|
|
RoHS 지령
|
2011/65/EU, (EU) 2015/863
|
※ 제품의 사양 및 치수는 제품 개선을 위해 예고 없이 변경될 수 있습니다.
