초박형 압축형 로드셀 UDT
높이 2.2 mm의 초박형 설계로 협소한 공간에도 손쉽게 설치할 수 있는 압축형 로드셀입니다.
|
UDT 초박형 압축형 로드셀
|
제품 특징
●
높이 2.2 mm의 초박형 설계
●
설비 및 장비의 좁은 공간에도 설치 가능
●
플랜지 일체형 구조
●
접시나사를 이용한 간편한 고정
●
여러 개 사용 시 하중 분포 측정 가능
●
스테인리스 재질 및 로봇 케이블 적용
|

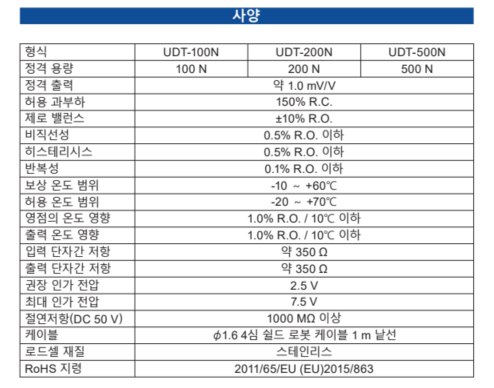

상세 제품 사양
|
형식
|
UDT-100N / UDT-200N / UDT-500N
|
|
정격 용량
|
100 N / 200 N / 500 N
|
|
정격 출력
|
약 1.0 mV/V
|
|
허용 과부하
|
150% R.C.
|
|
제로 밸런스
|
±10% R.O.
|
|
비직선성
|
0.5% R.O. 이하
|
|
히스테리시스
|
0.5% R.O. 이하
|
|
반복성
|
0.1% R.O. 이하
|
|
정격 부하 시 변위량
|
0.004 mm
|
|
고유 진동수
|
160 kHz
|
|
보상 온도 범위
|
-10 ～ +60℃
|
|
허용 온도 범위
|
-20 ～ +70℃
|
|
영점의 온도 영향
|
1.0% R.O. / 10℃ 이하
|
|
출력의 온도 영향
|
1.0% R.O. / 10℃ 이하
|
|
입력 단자간 저항
|
약 350 Ω
|
|
출력 단자간 저항
|
약 350 Ω
|
|
권장 인가 전압
|
2.5 V
|
|
최대 인가 전압
|
7.5 V
|
|
절연저항
|
1000 MΩ 이상 / DC 50 V
|
|
외형 크기
|
10 × 10 × 2.2 mm
|
|
고정 홀
|
4-φ2.1
|
|
케이블
|
φ1.6, 4심 쉴드 로봇 케이블, 길이 1 m, 낱선
|
|
로드셀 재질
|
스테인리스
|
|
중량
|
약 1 g
|
|
RoHS 지령
|
2011/65/EU, (EU) 2015/863
|
※ 제품의 사양 및 치수는 제품 개선을 위해 예고 없이 변경될 수 있습니다.
