모델명

싱글포인트 로드셀 PW4M

첨부파일

로드셀_PW4M.EN.pdf

싱글포인트 로드셀 PW4M

PW4M은 300g, 500g, 1kg, 2kg, 3kg의 소용량 측정을 지원하는 싱글포인트 로드셀입니다. 최대 200 × 200 mm 플랫폼에 적용할 수 있으며, 알루미늄 재질과 IP65 보호등급을 적용하여 소형 전자저울 및 정밀 계량 시스템에 적합합니다.

PW4M 싱글포인트 로드셀

● 300 g ~ 3 kg의 소용량 측정

● 플랫폼 계량에 적합한 싱글포인트 타입

● 최대 200 × 200 mm 플랫폼 적용 가능

● 최대 편심 거리 100 mm

● IP65 보호 등급

● 경량 알루미늄 재질

● 약 50 g의 소형·경량 구조

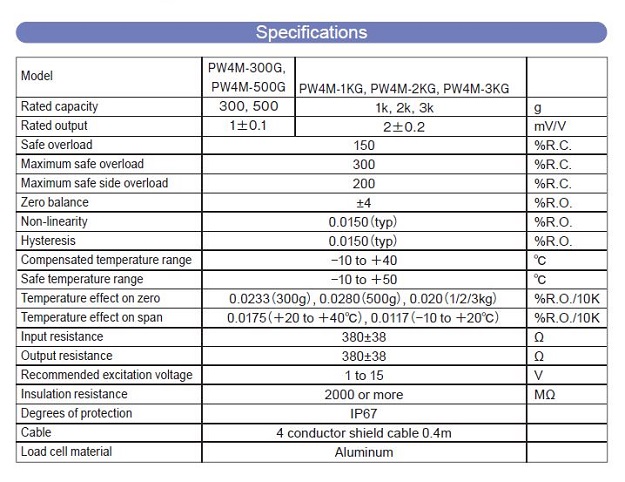

형식	PW4M-300G / PW4M-500G / PW4M-1KG / PW4M-2KG / PW4M-3KG
정격 용량	300 g / 500 g / 1 kg / 2 kg / 3 kg
정격 출력	300 g / 500 g : 1 ± 0.1 mV/V 1 kg / 2 kg / 3 kg : 2 ± 0.2 mV/V
허용 과부하	150% R.C.
최대 허용 측면 과부하	200% R.C.
제로 밸런스	0 ± 0.1 mV/V
비직선성	0.0150% R.O. typ.
히스테리시스	0.0150% R.O. typ.
보상 온도 범위	-10 ～ +40℃
허용 온도 범위	-10 ～ +50℃
영점의 온도 영향	300 g : 0.0233% R.O./10℃ 500 g : 0.0280% R.O./10℃ 1 / 2 / 3 kg : 0.020% R.O./10℃
출력의 온도 영향	+20 ～ +40℃ : 0.0175% R.O./10℃ -10 ～ +20℃ : 0.0117% R.O./10℃
입력 저항	380 ± 38 Ω
출력 저항	380 ± 38 Ω
권장 인가 전압	1 ～ 15 V
절연 저항	2000 MΩ 이상
보호 등급	IP65

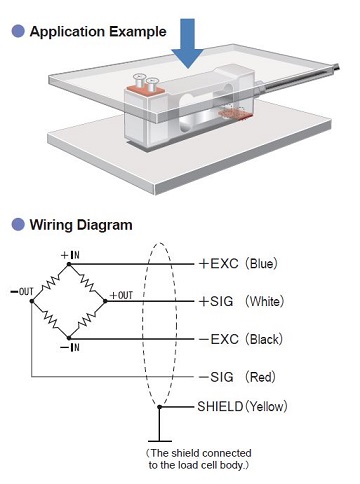

케이블	Ø4, 4심 실드 케이블 0.4 m / 끝단 5선
로드셀 재질	알루미늄
정격 변위	0.5 mm 이하

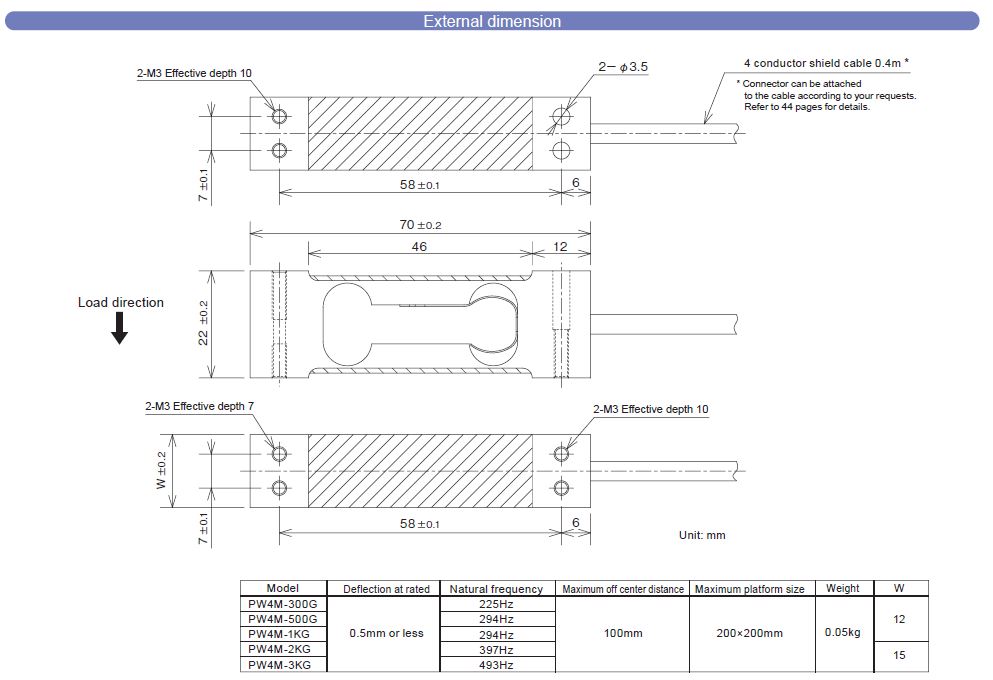

최대 편심 거리	100 mm
최대 플랫폼 크기	200 × 200 mm
중량	약 0.05 kg
고유 진동수	PW4M-300G : 225 Hz PW4M-500G : 294 Hz PW4M-1KG : 294 Hz PW4M-2KG : 397 Hz PW4M-3KG : 493 Hz

※ 제품의 사양 및 치수는 제품 개선을 위해 예고 없이 변경될 수 있습니다.
